Liste der in der Risikobeurteilung genutzten Normen
Zweck des Tabellenblatts
Das Tabellenblatt „genutzte Normen“ enthält eine automatisch erzeugte Übersicht aller Normen, die im Rahmen der Risikobeurteilung verwendet wurden.
Es handelt sich nicht um ein Eingabeblatt, sondern um ein Ausgabeblatt, das durch ein Makro aus dem Tabellenblatt „Risikobeurteilung“ befüllt wird.
Dieses Blatt dient insbesondere:
- der strukturierten Normenübersicht
- der Vorbereitung der technischen Dokumentation
- der Nachvollziehbarkeit gegenüber Prüfern und Behörden
- der internen Qualitätssicherung
Rechtliche Notwendigkeit
Das Blatt “benutzte Normen” enthält eine Übersicht aller während der Risikobeurteilung verwendeter Normen.
Diese Übersicht ist hilfreich für die Erfüllung der Anforderungen der EU-Maschinenverordnung:
- Anhang IV - Teil A e) bzw. Teil B e)
“Die technischen Unterlagen enthalten zumindest folgende Elemente:
e) die Referenzen der harmonisierten Normen gemäß Artikel 20 Absatz 1 …” - Anhang V - Teil A 7.
“Die EU-Konformitätserklärung muss folgende Angaben enthalten:
7. Referenzen der harmonisierten Normen gemäß Artikel 20 Absatz 1 …” - Anhang V - Teil B 6.
“Die Erklärung über den Einbau muss folgende Angaben enthalten:
6. Referenzen der harmonisierten Normen gemäß Artikel 20 Absatz 1 …”
Tabellenstruktur
Die Spaltenüberschriften stehen in Zeile 2 und lauten:
| Spalte | Überschrift | Bedeutung |
|---|---|---|
| A | Nummer | Offizielle Normnummer (z. B. EN ISO 12100:2010) |
| B | Titel | Vollständiger Titel der Norm |
| C | Abschnitt | Referenzierter Abschnitt oder Teil der Norm |
| D | Amtsblatt | Information zur Veröffentlichung im EU-Amtsblatt |
| E | Zurückgezogen | Kennzeichnung, ob die Norm zurückgezogen wurde |
Bedeutung der einzelnen Spalten
Nummer
Enthält die eindeutige Identifikation der Norm.
Diese wird aus dem Blatt „Risikobeurteilung“ extrahiert.
Titel
Der vollständige Normtitel.
Er wird automatisch ergänzt, sofern entsprechende Informationen in den hinterlegten Normenlisten vorhanden sind.
Abschnitt
Falls in der Risikobeurteilung nur bestimmte Teile einer Norm angewendet wurden (z. B. Kapitel oder Abschnitte), werden diese hier dokumentiert.
Diese Angabe erhöht die Präzision der technischen Dokumentation.
Amtsblatt
Diese Spalte enthält Informationen dazu, ob die Norm im Amtsblatt der Europäischen Union harmonisiert veröffentlicht wurde.
Diese Information ist wichtig für die Vermutungswirkung im Rahmen der Konformitätsbewertung.
Zurückgezogen
Hier wird angezeigt, ob eine Norm zwischenzeitlich zurückgezogen wurde.
Diese Information unterstützt:
- die Aktualitätsprüfung
- die Bewertung der Normenlage
- die Entscheidung über Aktualisierungen

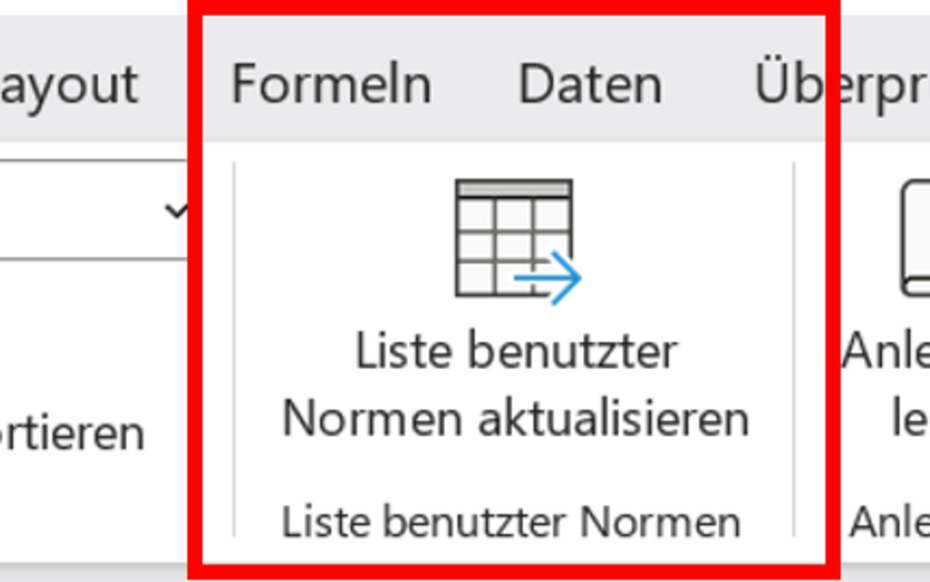

Ribbon - Liste benutzter Normen
ACHTUNG: Bei Ausführen der Funktion wird die vorhandene Liste gelöscht und neu erzeugt.
Das Blatt wird durch das Makro:
➡️ „Liste benutzter Normen aktualisieren“
im MBT-RAT-Ribbon aufgebaut.
Ablauf beim Aktualisieren:
- Das Makro durchsucht das Blatt „Risikobeurteilung“ die Spalten ”*-Document-number", “*-Document-title” und “*-Document-chapter” nach allen Normverweisen.
- Es sammelt jede einmalig verwendete Norm.
- Doppelte Einträge werden entfernt.
- Die Liste wird vollständig neu aufgebaut.
- Die Tabelle wird neu geschrieben.
- Anschließend werden die Normennummern mit dem Blatt “harmonisierte Normen” abgeglichen, um festzustellen, ob die Norm harmonisiert ist.
Anreicherung mit zusätzlichen Informationen
Die im Blatt „genutzte Normen“ dargestellten Normen werden automatisch mit weiteren Informationen ergänzt, unter anderem:
- Normentitel,
- Normtyp (z. B. harmonisierte Norm),
- weitere normbezogene Metadaten.
Diese Zusatzinformationen stammen aus vorgegebenen Tabellen innerhalb des MBT-RAT und werden automatisch zugeordnet.
Der Anwender muss diese Informationen nicht manuell pflegen.
Rolle im Gesamtprozess
Das Tabellenblatt „genutzte Normen“ dient insbesondere:
- der Übersicht über alle im Projekt angewendeten Normen,
- der Unterstützung bei der Erstellung der technischen Dokumentation,
- der Konsistenzprüfung zwischen Risikobeurteilung und Normenangaben.
Änderungen sollten in diesem Blatt nicht manuell vorgenommen werden, da es sich um eine automatisch generierte Auswertung handelt.
Typische Fehler und Hinweise
Liste ist leer
- Es wurden keine Normen in der Risikobeurteilung ausgewählt.
- Das Aktualisierungs-Makro wurde noch nicht ausgeführt.
Norm erscheint mehrfach
Das Makro entfernt Dubletten.
Mehrfache Einträge deuten auf unterschiedliche Schreibweisen in der Risikobeurteilung hin.
Amtsblatt-Feld leer
Nicht jede Norm ist harmonisiert veröffentlicht.
Das Feld kann daher bewusst leer bleiben.
